Tcpdump使用

LJH • • linux基础 • 阅读 1827
Tcpdump使用

Tcpdump 是信息安全领域常用的嗅探和网络分析工具，大部分 Linux 发行版都内置了 Tcpdump 工具。如果没有，也可以直接使用对应的包管理器进行安装（如：$ sudo apt-get install tcpdump 和 $ sudo yum install tcpdump）

内容 隐藏
1 1、命令选项
2 二、表达式
3 三、应用实例
3.1 查找 http 包
4 四、高级功能
5 五、核心结构模板以及标准案例解读
5.1 核心结构模板
5.2 案例一：标准 HTTP 访问分析
5.3 案例二：k8s 集群 Pod 因网段冲突导致部分客户端连接重置

1、命令选项

-i any：监听所有网络接口

-i eth0：监听指定的网络接口（eth0）

-D：列出所有可用的网络接口

-n：不解析主机名

-nn：不解析主机名和端口名

-q：输出较少的信息

-t：更便于阅读的时间戳输出

-tttt：最便于阅读的时间戳输出

-X：以 HEX 和 ASCII 模式输出数据包的内容

-XX：与 -X 选项相同，同时还输出 ethernet 头

-v, -vv, -vvv：输出更多数据包的信息

-c：获取到指定数目的数据包后就停止

-s：定义 snaplength (size) ，-s0 表示获取全部

-S：输出绝对序列号

-e：获取 ethernet 头信息

-E：通过提供 key 来解密 IPSEC 流量

二、表达式

通过表达式可以对各种不同类型的网络流量进行过滤，以获取到需要的信息。这也是 tcpdump强大功能的一个体现。主要有 3 种类型的表达式：

  • Type（类型）选项包括 host（主机名，域名，IP 地址） 、net（子网） 和 port（端口）
  • Direction（方向）选项包括 src 和 dst 以及它们的组合
  • Proto（协议）包括 tcp 、udp 、ICMP、ether  和 arp

三、应用实例

指定网络接口：

tcpdump -i <dev>

Tcpdump使用
-i 指定监听接口

ens33是centos7系统中第一张的网卡设备名称

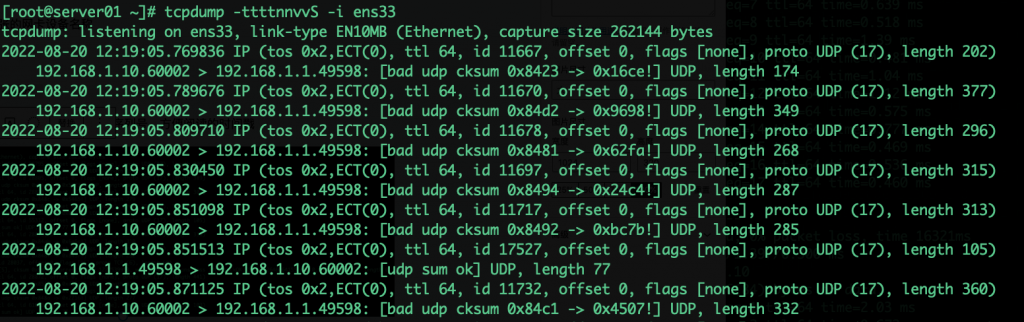

原始信息输出模式：

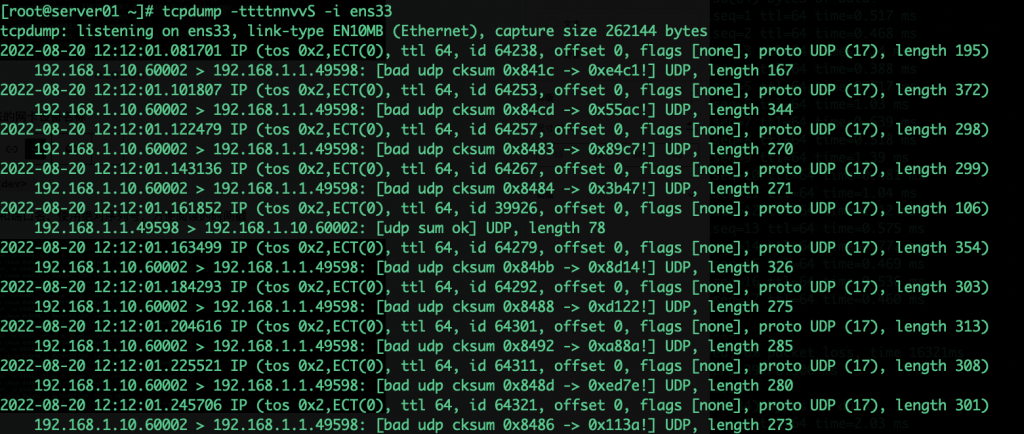

tcpdump -ttttnnvvS -i <dev>

Tcpdump使用

更详细的输出，不解析主机名和端口名，使用绝对序列号，方便阅读的时间戳

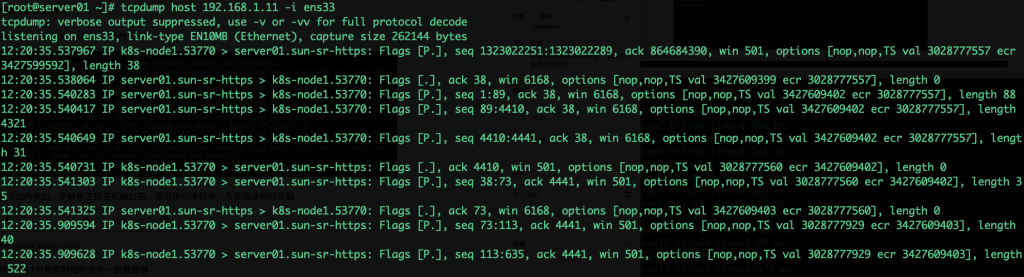

通过IP地址过滤：

tcpdump host <IP>

Tcpdump使用

192.168.1.11是同网段的另外一台服务器

HEX 输出

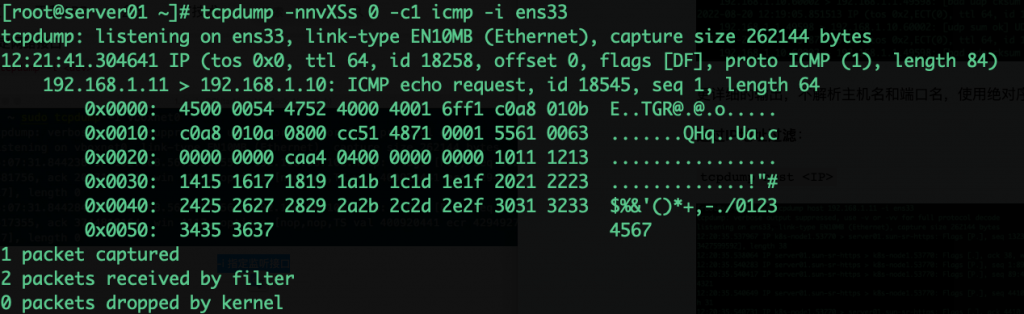

tcpdump -nnvXSs 0

Tcpdump使用

抓取一个HEX格式的icpm包

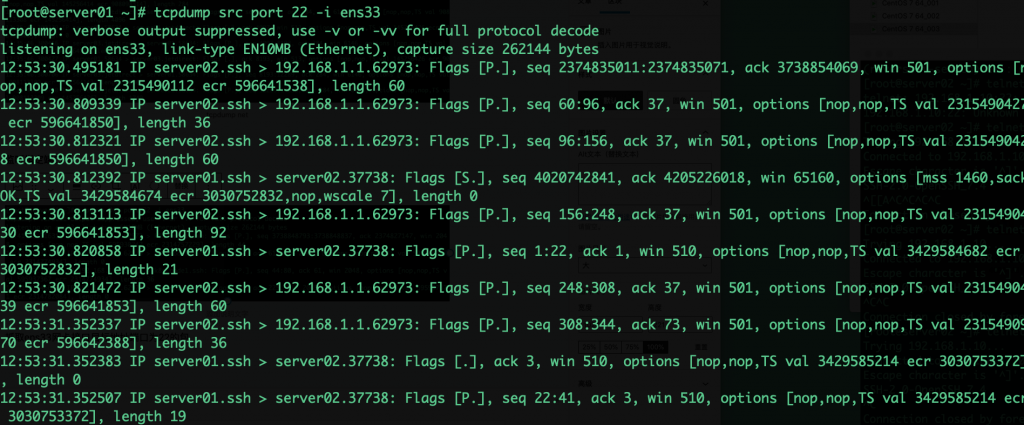

通过源地址和目标地址进行过滤(源地址：src 目标地址：dst)

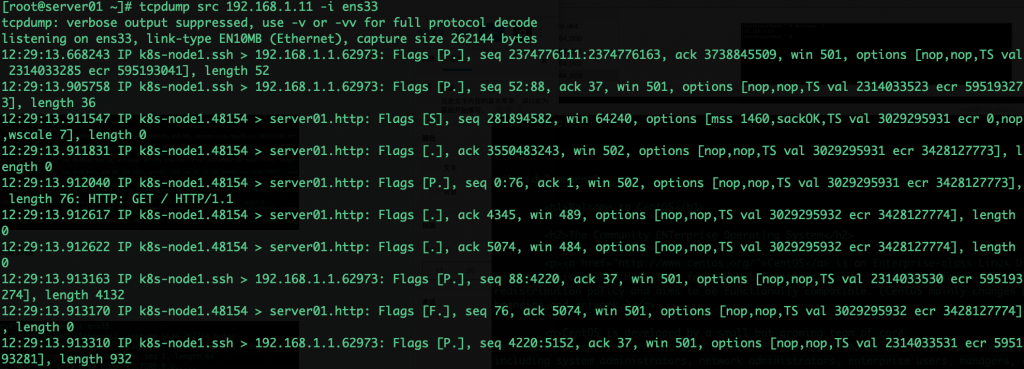

tcpdump src 192.168.1.11 -i ens33

Tcpdump使用
src

tcpdump dst 192.168.1.11 -i ens33

Tcpdump使用
dst

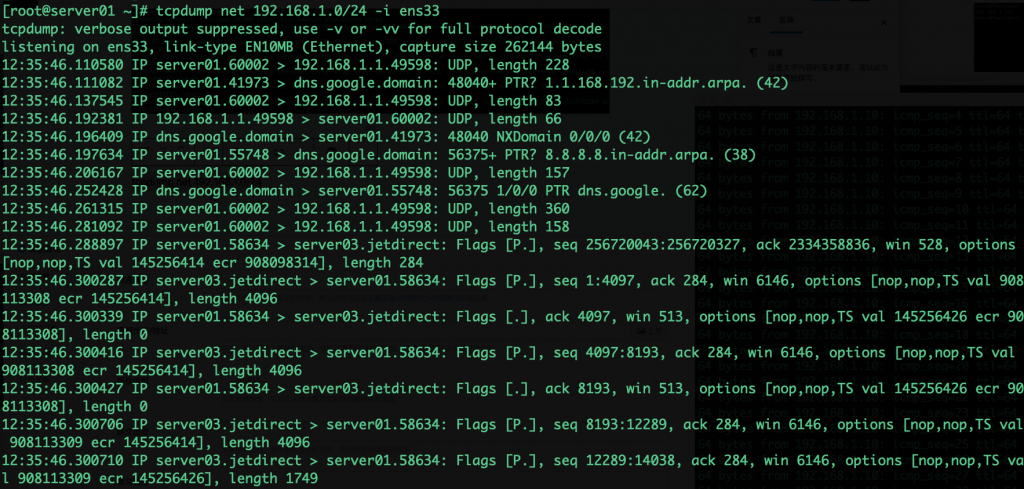

通过子网进行过滤

tcpdump net 192.168.1.0/24

Tcpdump使用
tcpdump net

监听指定端口号

tcpdump dst port 22 -i ens33

Tcpdump使用
tcpdump port

抓取ens33网卡接口目标地址端口为22的包

指定协议

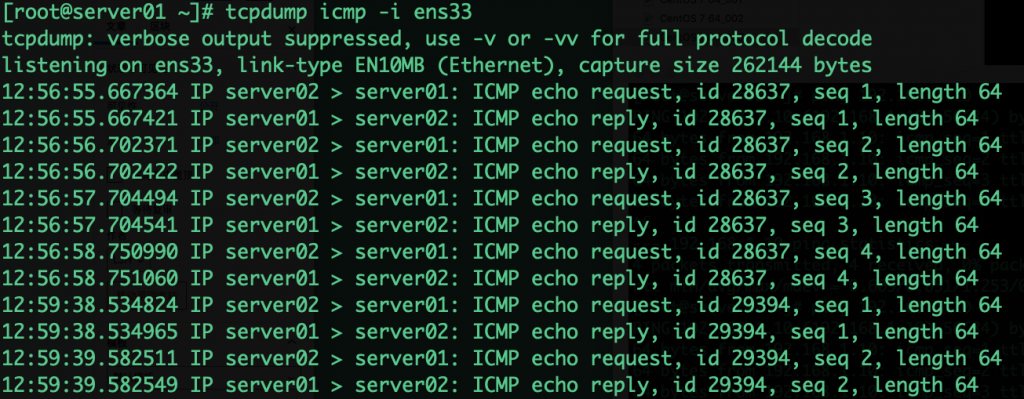

tcpdmp icmp -i ens33

Tcpdump使用
tcpdmp icmp

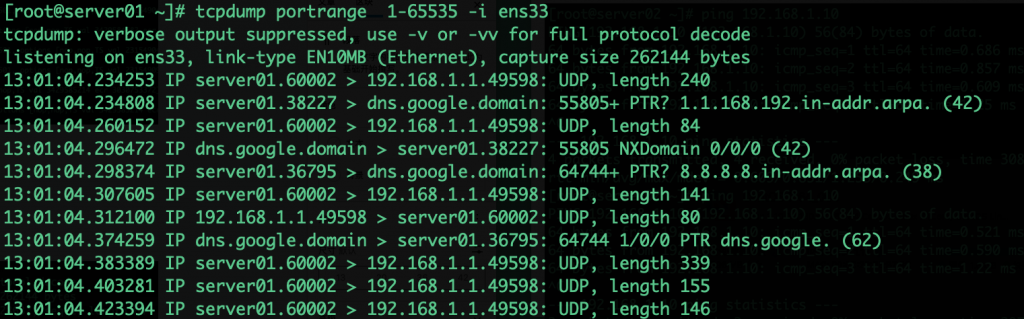

端口范围 tcpdump portrange 1-65535

Tcpdump使用
tcpdump portrange

通过包大小过滤(通过length查看)

tcpdump less 32

tcpdump greater 64

查找 http 包

查找 user-agent 信息

tcpdump -vvAls0 | grep 'User-Agent:'

查找只是 GET 请求的流量

tcpdump -vvAls0 | grep 'GET'

查找 http 客户端 IP

tcpdump -vvAls0 | grep 'Host:'

查询客户端 cookie

tcpdump -vvAls0 | grep 'Set-Cookie|Host:|Cookie:'

查找 DNS 流量

tcpdump -vvAs0 port 53

四、高级功能

1. 逻辑运算符

可以通过命令选项的不同组合（使用逻辑运算符）完成更复杂的任务。运算符包括以下3种：

  • AND（and 或 &）
  • OR（or 或 ||）
  • EXCEPT （not 或 !）

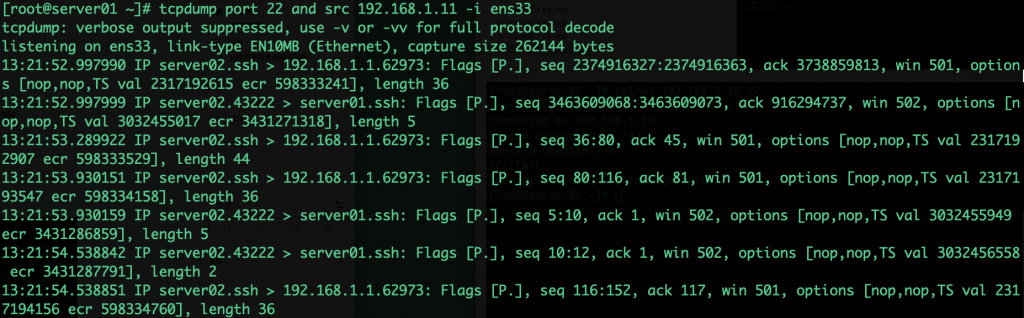

tcpdump port 22 and src 192.168.1.11 -i ens33

Tcpdump使用

即捕捉从指定主机（192.168.1.11）发出，且目标端口为 22 的所有网络数据

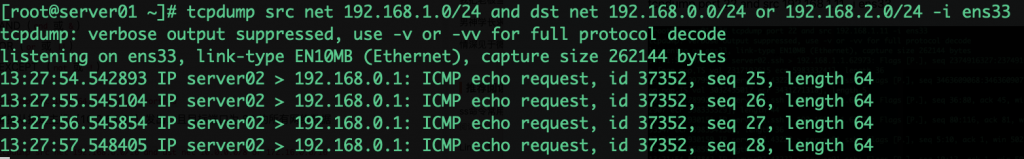

tcpdump src net 192.168.1.0/24 and dst net 192.168.0.0/24 or 192.168.2.0/24

Tcpdump使用

即捕捉从指定子网（192.168.1.0/24）发送到目标子网（192.168.0.0/24 和 192.168.2.0/24）的所有网络数据

2. 指定 TCP 标志位（Flags）

tcpdump 'tcp[13] & 32!=0' 所有 URGENT (URG) 包
tcpdump 'tcp[13] & 16!=0' 所有 ACKNOWLEDGE (ACK) 包
tcpdump 'tcp[13] & 8!=0' 所有 PUSH (PSH) 包
tcpdump 'tcp[13] & 4!=0' 所有 RESET (RST) 包
tcpdump 'tcp[13] & 2!=0' 所有 SYNCHRONIZE (SYN) 包
tcpdump 'tcp[13] & 1!=0' 所有 FINISH (FIN) 包
tcpdump 'tcp[13]=18' 所有 SYNCHRONIZE/ACKNOWLEDGE (SYNACK) 包

其他指定标志位的方式如：

tcpdump 'tcp[tcpflags] == tcp-syn'
tcpdump 'tcp[tcpflags] == tcp-fin'

一些特殊的用法

tcpdump 'tcp[13] = 6' RST 和 SYN 同时启用的数据包（不正常）

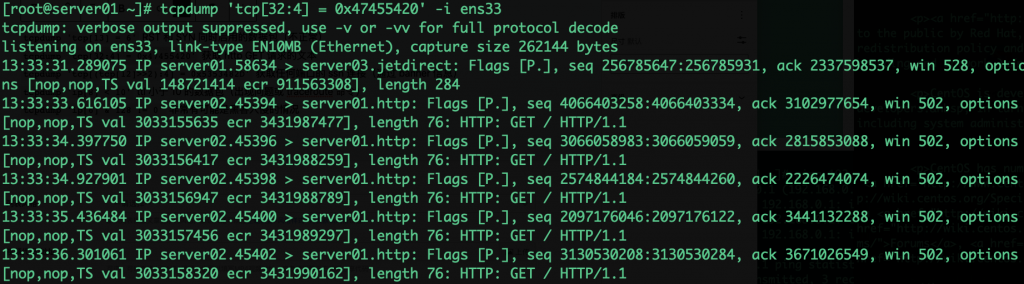

tcpdump 'tcp[32:4] = 0x47455420' 获取 http GET 请求的文本

Tcpdump使用

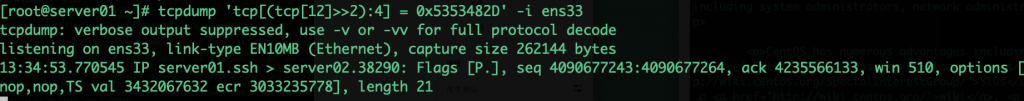

tcpdump 'tcp[(tcp[12]>>2):4] = 0x5353482D' 获取任何端口的 ssh 连接（通过 banner 信息）

Tcpdump使用

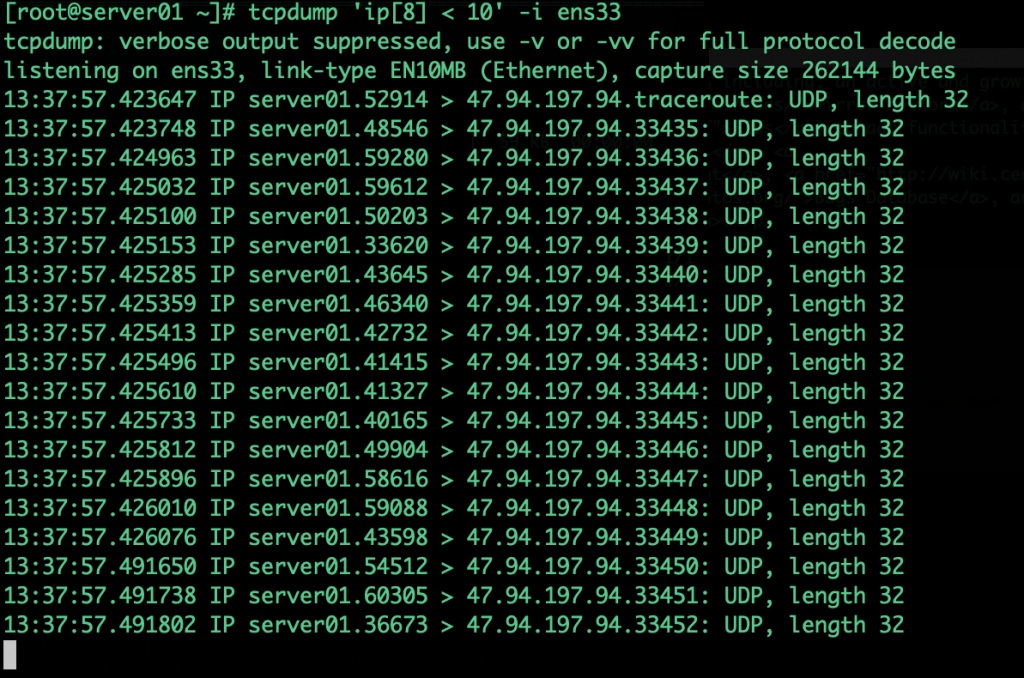

tcpdump 'ip[8] < 10' ttl 小于 10 的数据包（出现问题或 traceroute 命令）

Tcpdump使用


tcpdump 'ip[6] & 128 != 0' 非常有可能是黑客入侵的情况

五、核心结构模板以及标准案例解读

核心结构模板

无论查什么网络问题，先跑这条命令，它能看到最核心的 TCP 交互逻辑。

sudo tcpdump -i eth0 -nn -S host <目标IP>
  • 把 <目标IP> 换成你要排查的那个客户端 IP（比如 192.168.1.220）。
  • 把 eth0 换成你服务器的网卡名（如果不确定，就用 ip addr 看一眼，通常是第一个非 lo 的网卡）。
  • 先不要加任何过滤条件（如 port, flags 等），先看全貌，再用人眼过滤。

返回格式：

[时间戳] IP [源IP].[源端口] > [目的IP].[目的端口]: Flags [标志位], seq [序列号], ack [确认号], win [窗口大小], length [数据长度]: [应用层摘要]
字段示例值含义与人话解读
时间戳10:37:46.604735发生的时间。用来计算两个包之间隔了多久（减法运算）。
方向192...220 > 172...124谁发给谁。箭头左边是发送方，右边是接收方。
Flags[S]最关键！ 表示包的类型。
• [S]: SYN (发起连接)
• [S.]: SYN+ACK (同意连接)
• [.]: ACK (纯确认/心跳)
• [P.]: PUSH (有真实数据，如 HTTP 请求)
• [F.]: FIN (我要断开连接)
seq3029259600序列号。你可以把它想象成“快递单号”，保证数据包顺序不错乱。一般不用细看数值，除非丢包。
ack(第一行没有)确认号。表示“我收到了你之前的哪个包”。
(注意：只有带 ACK 标志的包才有这个字段)
length0数据载荷长度。
• 0: 纯控制包（握手、挥手、空确认）。
• >0: 里面藏着真实数据（如 HTML 代码、图片数据）。
摘要HTTP: GET /...tcpdump 智能识别出的应用层内容。如果是 HTTP，它会直接显示请求方法；如果是 HTTPS，这里通常为空或显示 TLS 相关。

案例一：标准 HTTP 访问分析

假如172.16.1.124部署了一个 nginx 服务，192.168.1.220 成功进行 curl 访问，在172.16.1.124使用此抓包命令结果如下

root@sh-cen-test:~# sudo tcpdump -i eth0 -nn -S host 192.168.1.220
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
11:09:40.190804 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [S], seq 1645009870, win 64240, options [mss 1460,sackOK,TS val 1914913400 ecr 0,nop,wscale 7], length 0
11:09:40.190833 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [S.], seq 4035228215, ack 1645009871, win 65160, options [mss 1460,sackOK,TS val 4133407660 ecr 1914913400,nop,wscale 7], length 0
11:09:40.200955 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035228216, win 502, options [nop,nop,TS val 1914913410 ecr 4133407660], length 0
11:09:40.200991 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [P.], seq 1645009871:1645009946, ack 4035228216, win 502, options [nop,nop,TS val 1914913410 ecr 4133407660], length 75: HTTP: GET / HTTP/1.1
11:09:40.201014 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [.], ack 1645009946, win 509, options [nop,nop,TS val 4133407670 ecr 1914913410], length 0
11:09:40.201268 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [P.], seq 4035228216:4035229078, ack 1645009946, win 509, options [nop,nop,TS val 4133407670 ecr 1914913410], length 862: HTTP: HTTP/1.1 200 OK
11:09:40.211256 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035229078, win 496, options [nop,nop,TS val 1914913420 ecr 4133407670], length 0
11:09:40.211461 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [F.], seq 1645009946, ack 4035229078, win 496, options [nop,nop,TS val 1914913420 ecr 4133407670], length 0
11:09:40.211498 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [F.], seq 4035229078, ack 1645009947, win 509, options [nop,nop,TS val 4133407680 ecr 1914913420], length 0
11:09:40.221479 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035229079, win 496, options [nop,nop,TS val 1914913430 ecr 4133407680], length 0

第一阶段：TCP 三次握手（建立连接）

第 1 行：客户端发起请求 (SYN)

11:09:40.190804 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [S], seq 1645009870, win 64240, options [...], length 0
  • 11:09:40.190804: 时间点 A。
  • 192.168.1.220.59596 > 172.16.1.124.80: 客户端 (220) 的随机端口 59596 发给服务器 (124) 的 80 端口。
  • Flags [S]: SYN。意思是“你好，我想建立连接”。
  • seq 1645009870: 初始序列号。这是客户端说的第一句话的编号。
  • length 0: 没有实际数据，只是打个招呼。

第 2 行：服务器同意并回应 (SYN-ACK)

11:09:40.190833 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [S.], seq 4035228215, ack 1645009871, win 65160, options [...], length 0
  • 11:09:40.190833: 时间点 B。
    • 计算: B – A = 29 微秒。服务器反应极快。
  • 172.16.1.124.80 > 192.168.1.220.59596: 服务器回给客户端。
  • Flags [S.]: SYN + ACK。意思是“收到你的请求了，我也同意建立连接”。
  • ack 1645009871: 确认号。注意它是 seq + 1。表示“我期待你下一个包的编号是 1645009871”。
  • length 0: 依然没有业务数据。

第 3 行：客户端最终确认 (ACK)

11:09:40.200955 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035228216, win 502, options [...], length 0
  • 11:09:40.200955: 时间点 C。
    • 计算: C – B = 约 10ms。这通常是网络往返延迟。
  • Flags [.]: ACK。意思是“好的，连接建立了”。
  • ack 4035228216: 确认服务器的序列号 (4035228215 + 1)。
  • length 0: 纯确认包。
  • 此时，TCP 连接正式打通。

第二阶段：HTTP 业务交互（传输数据）

第 4 行：客户端发送 HTTP 请求 (PUSH)

11:09:40.200991 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [P.], seq 1645009871:1645009946, ack 4035228216, win 502, length 75: HTTP: GET / HTTP/1.1
  • 11:09:40.200991: 紧接着第 3 行，几乎同时发出。
  • Flags [P.]: PUSH + ACK。意思是“这里有重要数据，请立即处理，不要缓冲”。
  • length 75: 数据包里有 75 字节的真实内容。
  • HTTP: GET / HTTP/1.1: 关键信息！ tcpdump 帮你解析出来了，这是一个 HTTP GET 请求，访问根路径 /。

第 5 行：服务器确认收到请求 (ACK)

11:09:40.201014 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [.], ack 1645009946, win 509, options [...], length 0
  • Flags [.]: 纯 ACK。
  • ack 1645009946: 确认收到了客户端发来的那 75 字节数据 (1645009871 + 75 = 1645009946)。
  • 含义: “请求我收到了，正在处理中…”

第 6 行：服务器返回 HTTP 响应 (PUSH)

11:09:40.201268 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [P.], seq 4035228216:4035229078, ack 1645009946, win 509, length 862: HTTP: HTTP/1.1 200 OK
  • 11:09:40.201268: 时间点 D。
    • 计算: D – (第4行时间) = 约 0.27ms。Nginx 处理速度极快。
  • Flags [P.]: 推送数据。
  • length 862: 返回了 862 字节的数据（HTML 内容）。
  • HTTP: HTTP/1.1 200 OK: 关键信息！ 状态码 200，表示成功。

第 7 行：客户端确认收到响应 (ACK)

11:09:40.211256 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035229078, win 496, options [...], length 0
  • Flags [.]: 纯 ACK。
  • 含义: “网页内容我收到了。”

第三阶段：TCP 四次挥手（断开连接）

第 8 行：客户端发起断开 (FIN)

11:09:40.211461 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [F.], seq 1645009946, ack 4035229078, win 496, options [...], length 0
  • Flags [F.]: FIN + ACK。意思是“我没话说了，我要挂电话了”。
  • 背景: HTTP/1.1 短连接模式下，客户端拿到数据后通常会主动关闭连接。

第 9 行：服务器同意断开 (FIN)

11:09:40.211498 IP 172.16.1.124.80 > 192.168.1.220.59596: Flags [F.], seq 4035229078, ack 1645009947, win 509, options [...], length 0
  • Flags [F.]: FIN + ACK。意思是“好的，我也挂了”。

第 10 行：客户端最后确认 (ACK)

11:09:40.221479 IP 192.168.1.220.59596 > 172.16.1.124.80: Flags [.], ack 4035229079, win 496, options [...], length 0
  • Flags [.]: 最后的 ACK。
  • 含义: 连接彻底销毁。资源释放。

判断方法

以后你运行 sudo tcpdump -i eth0 -nn -S host <IP> 后，只需要盯着这三个地方看：

  1. 看开头：有没有 [S] 和 [S.]？
    • 有 -> 网络通了。
    • 没有 -> 防火墙或服务挂了。
  2. 看中间：有没有 HTTP: ...？
    • 有 200 OK -> 业务正常。
    • 有 500/502/504 -> 后端代码或配置错了。
    • 只有 [P.] 但没有 HTTP 摘要 -> 可能是 HTTPS（加密了看不清）或者非 HTTP 协议。
  3. 看结尾：有没有 [F.]？
    • 有 -> 优雅关闭，一切正常。
    • 突然没了 -> 可能是网络中断或进程崩溃。

案例二：k8s 集群 Pod 因网段冲突导致部分客户端连接重置

故障现象：集群内某 Pod 服务在接收特定网段（172.16.x.x）客户端请求时，出现 curl: (56) Recv failure: Connection reset by peer 错误，而其他网段客户端访问正常。

用户提供的网络抓包结果：

正常返回的抓包结果 ：
-------------------------------------------------------------------------------------
root@xxxx:/mnt/workspace# tcpdump -i any port 8000 -nn -vv
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
11:36:43.073824 eth0 In IP (tos 0x0, ttl 64, id 42158, offset 0, flags [DF], proto TCP (6), length 60)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [S], cksum 0x05ec (correct), seq 2194617501, win 64240, options [mss 1460,sackOK,TS val 2439036523 ecr 0,nop,wscale 7], length 0
11:36:43.073841 eth0 Out IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 60)
109.22.116.121.8000 > 172.17.255.172.37724: Flags [S.], cksum 0x8d7c (incorrect -> 0x6574), seq 519108248, ack 2194617502, win 65535, options [mss 1460,sackOK,TS val 1366701142 ecr 2439036523,nop,wscale 9], length 0
11:36:43.076287 eth0 In IP (tos 0x0, ttl 64, id 42159, offset 0, flags [DF], proto TCP (6), length 52)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [.], cksum 0x9249 (correct), seq 1, ack 1, win 502, options [nop,nop,TS val 2439036526 ecr 1366701142], length 0
11:36:43.076316 eth0 In IP (tos 0x0, ttl 64, id 42160, offset 0, flags [DF], proto TCP (6), length 135)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [P.], cksum 0x643e (correct), seq 1:84, ack 1, win 502, options [nop,nop,TS val 2439036526 ecr 1366701142], length 83
11:36:43.076320 eth0 Out IP (tos 0x0, ttl 64, id 51921, offset 0, flags [DF], proto TCP (6), length 52)
109.22.116.121.8000 > 172.17.255.172.37724: Flags [.], cksum 0x8d74 (incorrect -> 0x9369), seq 1, ack 84, win 128, options [nop,nop,TS val 1366701145 ecr 2439036526], length 0
11:36:43.077450 eth0 Out IP (tos 0x0, ttl 64, id 51922, offset 0, flags [DF], proto TCP (6), length 196)
109.22.116.121.8000 > 172.17.255.172.37724: Flags [P.], cksum 0x8e04 (incorrect -> 0x4091), seq 1:145, ack 84, win 128, options [nop,nop,TS val 1366701146 ecr 2439036526], length 144
11:36:43.079823 eth0 In IP (tos 0x0, ttl 64, id 42161, offset 0, flags [DF], proto TCP (6), length 52)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [.], cksum 0x9160 (correct), seq 84, ack 145, win 501, options [nop,nop,TS val 2439036529 ecr 1366701146], length 0
11:36:43.079921 eth0 In IP (tos 0x0, ttl 64, id 42162, offset 0, flags [DF], proto TCP (6), length 52)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [F.], cksum 0x915e (correct), seq 84, ack 145, win 501, options [nop,nop,TS val 2439036530 ecr 1366701146], length 0
11:36:43.079967 eth0 Out IP (tos 0x0, ttl 64, id 51923, offset 0, flags [DF], proto TCP (6), length 52)
109.22.116.121.8000 > 172.17.255.172.37724: Flags [F.], cksum 0x8d74 (incorrect -> 0x92d0), seq 145, ack 85, win 128, options [nop,nop,TS val 1366701148 ecr 2439036530], length 0
11:36:43.082341 eth0 In IP (tos 0x0, ttl 64, id 42163, offset 0, flags [DF], proto TCP (6), length 52)
172.17.255.172.37724 > 109.22.116.121.8000: Flags [.], cksum 0x9159 (correct), seq 85, ack 146, win 501, options [nop,nop,TS val 2439036532 ecr 1366701148], length 0

=====================================================================================

异常返回curl: (56) Recv failure: Connection reset by peer 的抓包结果：
-------------------------------------------------------------------------------------
root@xxxx:/mnt/workspace# tcpdump -i any port 8000 -nn -vv
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
11:38:08.840019 eth0 In IP (tos 0x0, ttl 64, id 45690, offset 0, flags [DF], proto TCP (6), length 60)
172.16.239.105.55812 > 109.22.116.121.8000: Flags [S], cksum 0xbc38 (correct), seq 3328610606, win 64240, options [mss 1460,sackOK,TS val 1628725726 ecr 0,nop,wscale 7], length 0
11:38:08.840036 veth1 Out IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 60)
109.22.116.121.8000 > 172.16.239.105.55812: Flags [S.], cksum 0x7d38 (incorrect -> 0x33a9), seq 107218837, ack 3328610607, win 65535, options [mss 1460,sackOK,TS val 570315638 ecr 1628725726,nop,wscale 9], length 0
11:38:08.843471 eth0 In IP (tos 0x0, ttl 64, id 45691, offset 0, flags [DF], proto TCP (6), length 52)
172.16.239.105.55812 > 109.22.116.121.8000: Flags [.], cksum 0x607e (correct), seq 1, ack 1, win 502, options [nop,nop,TS val 1628725729 ecr 570315638], length 0
11:38:08.843508 eth0 In IP (tos 0x0, ttl 64, id 45692, offset 0, flags [DF], proto TCP (6), length 135)
172.16.239.105.55812 > 109.22.116.121.8000: Flags [P.], cksum 0x3273 (correct), seq 1:84, ack 1, win 502, options [nop,nop,TS val 1628725729 ecr 570315638], length 83
11:38:08.843512 veth1 Out IP (tos 0x0, ttl 64, id 23716, offset 0, flags [DF], proto TCP (6), length 52)
109.22.116.121.8000 > 172.16.239.105.55812: Flags [.], cksum 0x7d30 (incorrect -> 0x619d), seq 1, ack 84, win 128, options [nop,nop,TS val 570315642 ecr 1628725729], length 0
11:38:08.844396 veth1 Out IP (tos 0x0, ttl 64, id 23717, offset 0, flags [DF], proto TCP (6), length 196)
109.22.116.121.8000 > 172.16.239.105.55812: Flags [P.], cksum 0x7dc0 (incorrect -> 0x10bf), seq 1:145, ack 84, win 128, options [nop,nop,TS val 570315643 ecr 1628725729], length 144
11:38:08.847233 veth1 In IP (tos 0x0, ttl 63, id 0, offset 0, flags [DF], proto TCP (6), length 40)
172.16.239.105.55812 > 109.22.116.121.8000: Flags [R], cksum 0xe1a8 (correct), seq 3328610690, win 0, length 0
11:38:09.048616 eth0 In IP (tos 0x0, ttl 64, id 45693, offset 0, flags [DF], proto TCP (6), length 135)
172.16.239.105.55812 > 109.22.116.121.8000: Flags [P.], cksum 0x31a5 (correct), seq 1:84, ack 1, win 502, options [nop,nop,TS val 1628725935 ecr 570315638], length 83
11:38:09.048621 veth1 Out IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 40)
109.22.116.121.8000 > 172.16.239.105.55812: Flags [R], cksum 0x2b98 (correct), seq 107218838, win 0, length 0

分析过程

先简化这段日志，并进行初步分析：

案例一：正常客户端 (172.17.255.172)

特征：流量走物理网卡 eth0，握手、传输、关闭全过程完整。

11:36:43.073824 eth0 In  IP 172.17.255.172.37724 > 109.22.116.121.8000: Flags [S], ... length 0
11:36:43.073841 eth0 Out IP 109.22.116.121.8000 > 172.17.255.172.37724: Flags [S.], ... length 0
11:36:43.076287 eth0 In  IP 172.17.255.172.37724 > 109.22.116.121.8000: Flags [.], ack 1, ... length 0
11:36:43.076316 eth0 In  IP 172.17.255.172.37724 > 109.22.116.121.8000: Flags [P.], seq 1:84, ... length 83: HTTP: GET /
11:36:43.076320 eth0 Out IP 109.22.116.121.8000 > 172.17.255.172.37724: Flags [.], ack 84, ... length 0
11:36:43.077450 eth0 Out IP 109.22.116.121.8000 > 172.17.255.172.37724: Flags [P.], seq 1:145, ... length 144: HTTP: HTTP/1.1 200 OK
11:36:43.079823 eth0 In  IP 172.17.255.172.37724 > 109.22.116.121.8000: Flags [.], ack 145, ... length 0
11:36:43.079921 eth0 In  IP 172.17.255.172.37724 > 109.22.116.121.8000: Flags [F.], ... length 0
... (后续优雅关闭)

案例二：异常客户端 (172.16.239.105)

特征：流量被劫持至虚拟网卡 veth1，并在数据传输阶段出现 RST。

11:38:08.840019 eth0 In  IP 172.16.239.105.55812 > 109.22.116.121.8000: Flags [S], ... length 0
11:38:08.840036 veth1 Out IP 109.22.116.121.8000 > 172.16.239.105.55812: Flags [S.], ... length 0
11:38:08.843471 eth0 In  IP 172.16.239.105.55812 > 109.22.116.121.8000: Flags [.], ack 1, ... length 0
11:38:08.843508 eth0 In  IP 172.16.239.105.55812 > 109.22.116.121.8000: Flags [P.], seq 1:84, ... length 83: HTTP: GET /
11:38:08.843512 veth1 Out IP 109.22.116.121.8000 > 172.16.239.105.55812: Flags [.], ack 84, ... length 0
11:38:08.844396 veth1 Out IP 109.22.116.121.8000 > 172.16.239.105.55812: Flags [P.], seq 1:145, ... length 144: HTTP: HTTP/1.1 200 OK
11:38:08.847233 veth1 In  IP 172.16.239.105.55812 > 109.22.116.121.8000: Flags [R], ... length 0  <-- 关键异常点
11:38:09.048616 eth0 In  IP 172.16.239.105.55812 > 109.22.116.121.8000: Flags [P.], ... length 83 (重传)
11:38:09.048621 veth1 Out IP 109.22.116.121.8000 > 172.16.239.105.55812: Flags [R], ... length 0

第一步：对比“正常”与“异常”的抓包差异

步骤正常流程 (172.17.x.x)异常流程 (172.16.x.x)差异点分析
1. SYNClient -> Server [S]Client -> Server [S]一致，连接发起正常
2. SYN-ACKServer -> Client [S.] (via eth0)Server -> Client [S.] (via veth1)疑点1：回包网卡不同！正常走 eth0，异常走 veth1。
3. ACKClient -> Server [.]Client -> Server [.]一致，握手完成
4. Data ReqClient -> Server [P.] (HTTP GET)Client -> Server [P.] (HTTP GET)一致，请求已发出
5. Data RespServer -> Client [P.] (200 OK, via eth0)Server -> Client [P.] (200 OK, via veth1)疑点2：响应数据也走了 veth1。说明服务器确实处理了请求并回了包。
6. Close/ResetClient -> Server [F.] (优雅关闭)Client -> Server [R] (强制重置)核心故障点：客户端突然发送 RST。
7. Retry–Client -> Server [P.] (重传)
Server -> Client [R]		二次确认：服务器也回了 RST。

初步推断：

  1. 应用层没问题：服务器收到了请求，并且发出了 200 OK 响应（见异常日志第 6 行 length 144）。所以不是 后端服务挂了。
  2. 网络路径有问题：正常流量走 eth0（物理/主网卡），异常流量走 veth1（虚拟网卡/容器网卡）。
  3. 连接被强行切断：客户端在收到响应后（或同时）发送了 RST，导致连接中断。

第二步：深入分析“为什么走 veth1？”

这是解题的关键钥匙。为什么同一个服务器 IP (109.22.116.121)，给不同客户端回包时，走的网卡不一样？

于是查看用户提供的路由表：

服务端执行 ip route show

default via 109.22.127.253 dev eth0 onlink       # 默认路由走 eth0
172.16.0.0/16 via 169.254.1.1 dev veth1 onlink   # ⚠️ 关键路由：172.16.0.0/16 走 veth1
169.254.1.1 dev veth1 scope link
  • 正常客户端 (172.17.255.172)：
    • 源 IP 是 172.17.x.x。
    • 服务器回包时，目的 IP 是 172.17.255.172。
    • 查路由表：没有匹配 172.17.0.0/16 的特定路由，因此命中 default 路由。
    • 结果：数据包从 eth0 发出，经过正常的互联网/内网网关返回客户端。✅ 正常。
  • 异常客户端 (172.16.239.105)：
    • 源 IP 是 172.16.239.105。
    • 服务器回包时，目的 IP 是 172.16.239.105。
    • 查路由表：匹配到了 172.16.0.0/16 via 169.254.1.1 dev veth1。
    • 结果：数据包被强制从 veth1 发出，发往网关 169.254.1.1。❌ 异常路径。

推论：
服务器认为 172.16.239.105 是一个“内部特殊网段”的地址，所以试图通过 veth1 这个虚拟接口把它送出去，而不是走正常的公网/内网网关 eth0。

关联：该路由由 ACK 集群的 Terway CNI 插件自动下发，用于处理集群内部 Service IP 的通信。

根因分析

  1. 路由劫持：当 DSW 服务器需要向客户端 172.16.239.105 回包时，内核查找路由表，匹配到更精确的 172.16.0.0/16 路由，而非默认路由。因此，数据包被强制发送至 veth1 接口，进入集群内部的 CNI 网络通道。
  2. 网段冲突：ACK 集群的 Service CIDR 配置为 172.16.0.0/16。而异常客户端的真实 IP 网段 172.16.239.0/24 恰好落在此范围内。
  3. CNI 丢弃/重置：
    • 数据包进入 Terway CNI 插件后，插件检查目标 IP 172.16.239.105。
    • 由于该 IP 并非集群内真实的 Pod IP 或 Service IP，CNI 插件无法找到对应的转发规则。
    • CNI 插件判定该目标不可达，遂丢弃数据包，并可能向源地址发送 ICMP 错误或触发 TCP 复位机制。
  4. 客户端行为：客户端内核收到网络层的错误反馈（如 ICMP Host Unreachable 或非法 TCP 状态），判定连接失效，主动发送 RST 包终止连接，导致上层应用报 Connection reset by peer。

问题处理后一些疑点解答：流量从 eth0 入，veth1 出还怎么三次握手？

Linux 路由是基于目的 IP 的，不分进出一致性。 进来可以走 eth0，出去可以走 veth1，只要路由表这么指，内核就这么干。握手阶段的包可能被“侥幸”送达。 在 ACK 集群的 Terway 模式下，veth1 连接的虚拟交换机通常具备将流量转发回 VPC 的能力。如果 CNI 插件在握手阶段没有做严格的“白名单校验”，SYN-ACK 包就能通过 VPC 网络绕回客户端。
真正的断裂点在“业务数据”阶段。 往往是因为 CNI 插件对长连接或数据包的校验更严格，如果它发现这个连接的目标 IP 不在其管理的 Pod/Service 列表中，它可能在数据传输阶段才判定为“非法连接”并丢弃后续包，或者因为 MTU、分片、状态跟踪等问题，导致大数据包（HTTP 响应）在 veth1 通道中被丢弃，而小包（SYN/ACK）却能通过。

形象比喻整个过程：

  • eth0 是大门，veth1 是通往“内部禁区”的侧门。
  • 客人（Client）从大门进来打招呼（SYN）。
  • 主人（Server）通过侧门（veth1）扔出一张名片（SYN-ACK）。因为侧门外面的走廊（VPC 网络）是连通的，客人捡到了名片。
  • 客人以为关系建立了，从大门递进来一份合同（HTTP GET）。
  • 主人处理完，想通过侧门把签好的合同扔出去。
  • 但是，侧门口的保安（CNI 插件）这次仔细看了收件人地址，发现：“这人不是我们小区的（非 Pod/Service IP）”，于是把合同撕了（DROP）。
  • 客人在外面等不到回音，生气地挂了电话（RST）。

发布者：LJH，转发请注明出处：https://www.ljh.cool/4999.html

赞 (0)
LJH的头像LJH
0 0
上一篇 2022年7月28日 下午7:48
下一篇 2022年8月23日 下午2:22

相关推荐

发表回复

您的邮箱地址不会被公开。 必填项已用 * 标注
