简介

Heartbeat-3.X版本以后被分为了4个模块，这些安装包都可以从官网：http://www.linux-ha.org/wiki/Downloads下载得到：
端口号：694

实验：使用heartbeat实现高可用

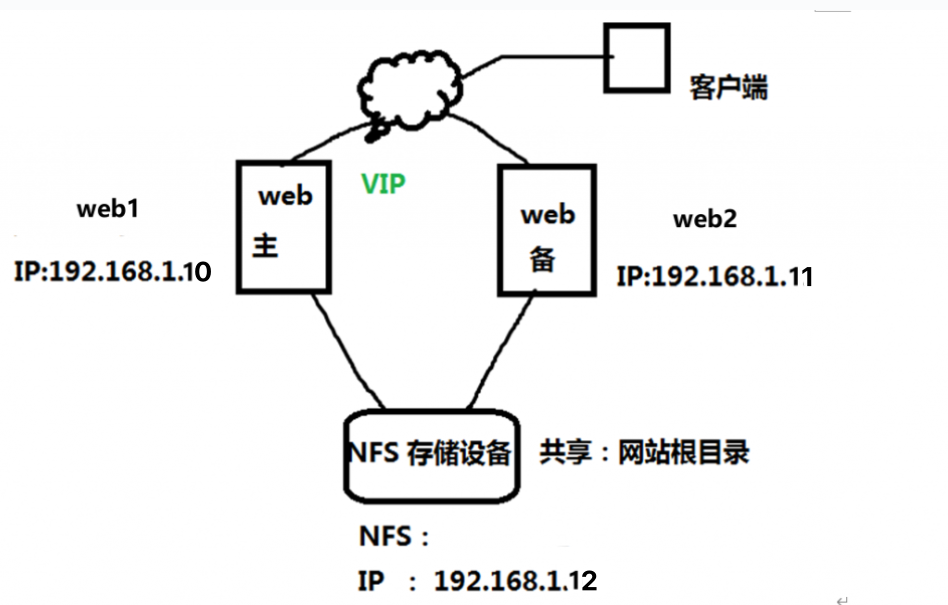

实验环境准备

web1：192.168.1.10
web2：192.168.1.11
nfs：192.168.1.12
网卡都用net模式

实验流程

修改主机名，hosts文件

web1
hostnamectl set-hostname web1
bash
vim /etc/hosts

192.168.1.10 web1
192.168.1.11 web2
192.168.1.12 nfs

web2
hostnamectl set-hostname web2
bash
vim /etc/hosts

192.168.1.10 web1
192.168.1.11 web2
192.168.1.12 nfs

12端配置nfs服务，共享本网段，创建/share目录，并在目录下写一个测试文件index.html,并输入内容

yum -y install rpcbind nfs-utils
mkdir /share
echo 'Heartbeat Web test!'> /share/index.html
vim /etc/exports
/share 192.168.1.0(rw,sync,no_root_squash)
systemctl start rpcbind
systemctl start nfs
showmount -e

11端，10端下载httpd，尝试挂载nfs
yum install nfs-utils httpd -y
systemctl start httpd
systemctl start nfs
showmount -e 192.168.1.12
mount -t nfs 192.168.1.12:/share /var/www/html/

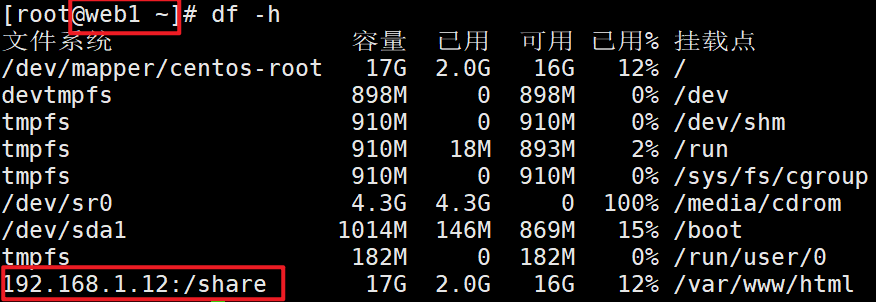

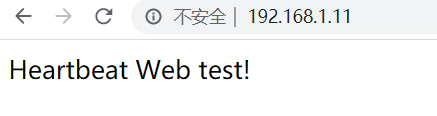

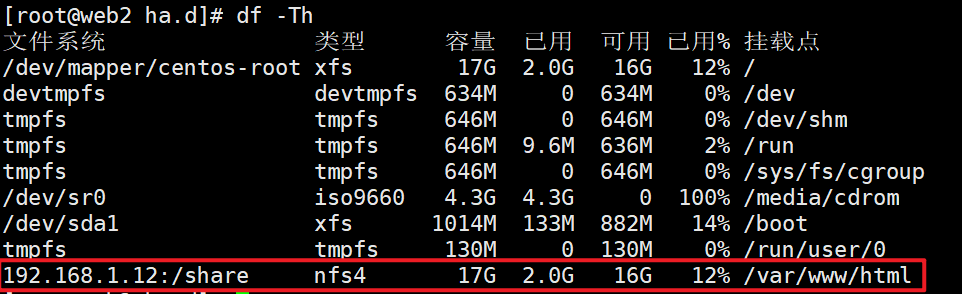

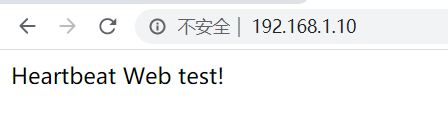

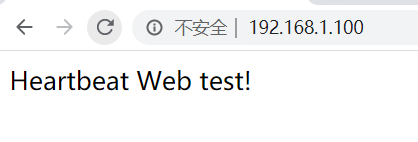

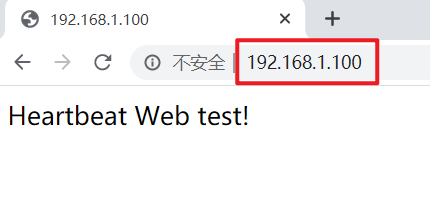

测试页面是否挂载成功

测试完关闭两端httpd和取消挂载nfs，之后交给heartbeat处理
umount /var/www/html/
systemctl stop httpd
systemctl disable httpd

使用网络源下载
备份本地源
mv /etc/yum.repos.d/local.repo /etc/yum.repos.d/local.bak
挂载阿里云网络源
curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
sed -i -e '/mirrors.cloud.aliyuncs.com/d' -e '/mirrors.aliyuncs.com/d' /etc/yum.repos.d/CentOS-Base.repo
挂载阿里云epel源
yum -y install wget
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
yum clean all;yum makecache

主备节点安装依赖包
yum install -y bzip2 bzip2-devel gcc gcc-c++ autoconf automake libtool e2fsprogs-devel glib2-devel libxml2 libxml2-devel libtool-ltdl-devel asciidoc libuuid-devel docbook

主备节同时配置

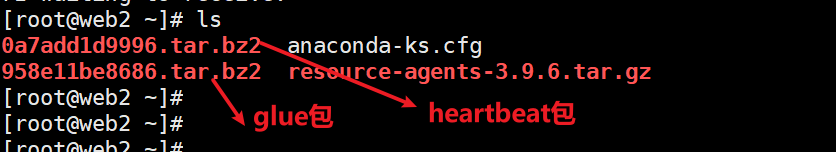

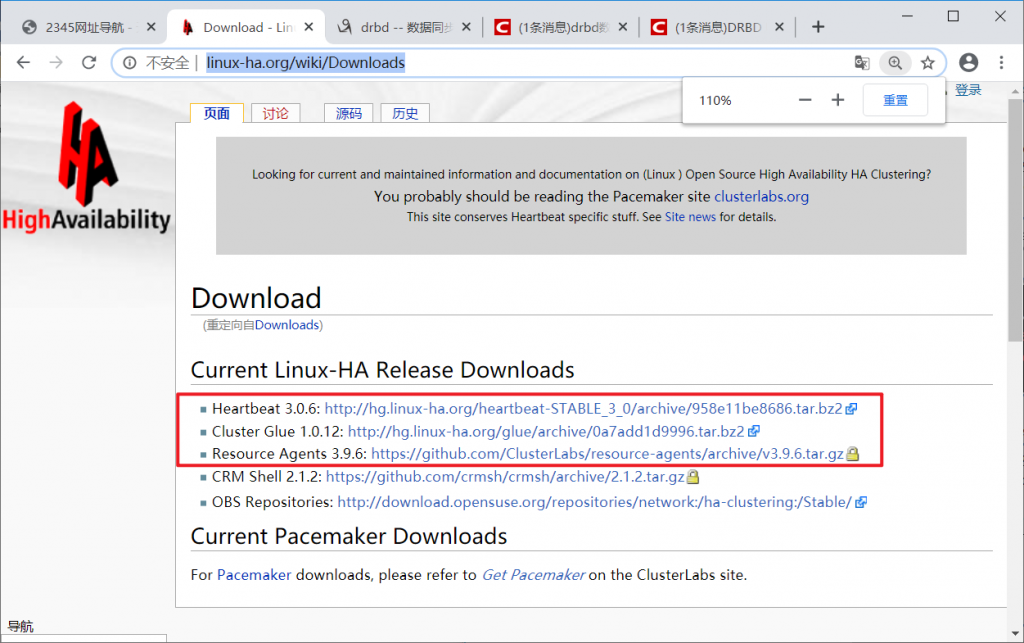

下载Heartbeat 3.0.6 Cluster Glue 1.0.12 Resource Agents 3.9.6三个包
去下载网站http://www.linux-ha.org/wiki/Downloads

两端添加用户，用户组
groupadd haclient
useradd -g haclient hacluster

编译安装前一定要打个快照，一旦安装出错立刻恢复快照

先配置glue

tar xf 0a7add1d9996.tar.bz2
cd Reusable-Cluster-Components-glue--0a7add1d9996/
./autogen.sh
./configure --prefix=/usr/local/heartbeat --with-daemon-user=hacluster --with-daemon-group=haclient --enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?
cd ..

安装Resource Agents

tar xf resource-agents-3.9.6.tar.gz
cd resource-agents-3.9.6/
./autogen.sh
./configure --prefix=/usr/local/heartbeat --with-daemon-user=hacluster --with-daemon-group=haclient --enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?
cd ..

安装HeartBeat

tar xf 958e11be8686.tar.bz2
cd Heartbeat-3-0-958e11be8686/
./bootstrap
export CFLAGS="$CFLAGS -I/usr/local/heartbeat/include -L/usr/local/heartbeat/lib"
./configure --prefix=/usr/local/heartbeat --with-daemon-user=hacluster --with-daemon-group=haclient --enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?

拷贝三个模版配置文件到 /usr/local/heartbeat/etc/ha.d 目录下（三个文件分别是认证文件，主配置问文件，资源文件）
cd /usr/local/heartbeat/etc/ha.d/
cp /root/Heartbeat-3-0-958e11be8686/doc/{ha.cf,haresources,authkeys} .

配置

chkconfig --add heartbeat
chkconfig heartbeat on
mkdir -pv /usr/local/heartbeat/usr/lib/ocf/lib/heartbeat/
cp /usr/lib/ocf/lib/heartbeat/ocf-* /usr/local/heartbeat/usr/lib/ocf/lib/heartbeat/
ln -sv /usr/local/heartbeat/lib64/heartbeat/plugins/* /usr/local/heartbeat/lib/heartbeat/plugins/

两台机器创建库文件链接
ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/RAExec/* /usr/local/heartbeat/lib/heartbeat/plugins/RAExec/
ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/* /usr/local/heartbeat/lib/heartbeat/plugins/

主节点配置

修改主配置文件
vim /usr/local/heartbeat/etc/ha.d/ha.cf

debugfile /var/log/ha-debug
##用于记录heartbeat的调试信息
logfile /var/log/ha-log
#指定heartbeat日志文件的位置
logfacility     local0
#设置heartbeat的日志,这里用的是系统日志
keepalive 2
# 心跳发送时间间隔
deadtime 10
# 备用节点10s内没有检测到master机的心跳，确认对方故障
warntime 5
#指定心跳延迟的时间为5秒,5秒内备节点不能接收主节点心跳信号， 即往日志写入警告日志，但不会切换服务
initdead 30
# 守护进程启动30s后，启动服务资源，取值至少为deadtime的两倍。
udpport 694
#设定集群节点间的通信协议及端口为udp694监听端口（该端口可以修改）
ucast ens33 192.168.1.11
# 另一台主机节点网卡的地址，注意是另一台。
auto_failback on
#当primary节点切换到secondary节点之后，primary节点恢复正常，进行切回操作，但是切换一次mysql master成本很高，一般为off。
node    web1
node    web2
# 定义两个节点的主机名，一行写一个。
ping 192.168.1.2
#两个IP的网关，通过ping网关检测心跳是否正常，仅用来测试网络
respawn hacluster /usr/local/heartbeat/libexec/heartbeat/ipfail
#使用这个脚本去侦听对方是否还活着（使用的是ICMP报文检测），指定和heartbeat一起启动、关闭的进程
apiauth ipfail gid=haclient uid=hacluster
##设置启动IPfail的用户和组

简介
Bcast、ucast和mcast分别代表广播、单播和多播，是组织心跳的的方式，任选其一

配置resources资源文件（该配置文件用于配置心跳的核心配置）
vim /usr/local/heartbeat/etc/ha.d/haresources

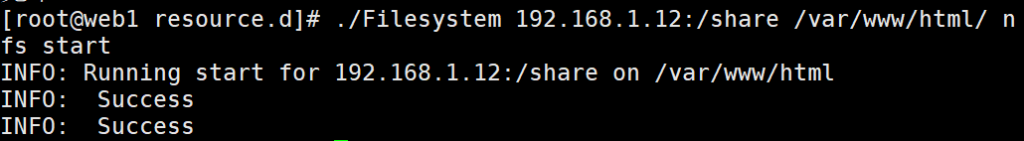

web1 IPaddr::192.168.1.100/24/ens33 Filesystem::192.168.1.12:/share::/var/www/html::nfs httpd

Haresources文件用于指定双机系统的主节点、集群IP、子网掩码、广播地址及启动服务集群资源，文件每一行可包含一个或多个资源脚本名，资源间使用空格隔开，参数间使用两个冒号隔开，主节点和备份节点中资源文件haresources要完全一样，resource-group用于指定需Heartbeat托管的服务(即这些服务可由Heartbeat来启动和关闭)。如要托管这些服务，必须将服务写成可通过start/stop来启动或关闭的脚本，放到/etc/init.d/或/etc/ha.d/resource.d/目录下，Heartbeat会根据脚本名称自动去/etc/init.d或者/etc/ha.d/resource.d目录下找到相应脚本进行启动或关闭操作。

注：web1是主服务器的主机名, web2上不需要修改。这样资源默认会加一这个主机上。当web1坏了，web2会再接管。

配置authkeys认证文件

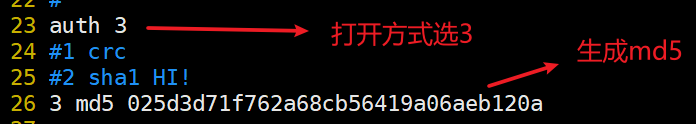

vim /usr/local/heartbeat/etc/ha.d/authkeys

我生成的是
025d3d71f762a68cb56419a06aeb120a

该权限必须为600
chmod 600 /usr/local/heartbeat/etc/ha.d/authkeys

简介
auth后填序号，可任意填写，但第二行开头必须为序号名，然后为验证方式，支持三种( crc md5 sha1 )方式验证，最后面是自定义密钥。应该选哪种验证？
如果Heartbeat运行于安全网络之上，如本例中的交叉线，可以使用crc，从资源的角度来看，这是代价最低的方法。如果网络并不安全，但也希望降低CPU使用，则使用md5。最后，如果想得到最好的认证，而不考虑CPU使用情况，则使用sha1，它在三者之中最难破解。

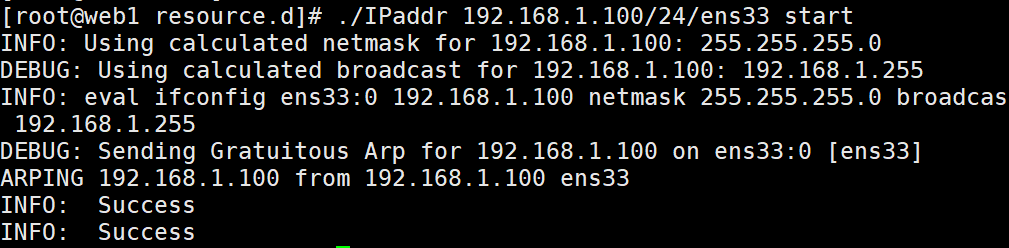

编写httpd启动脚本
vim /usr/local/heartbeat/etc/ha.d/resource.d/httpd

#!/bin/bash
/bin/systemctl $1 httpd

chmod +x !$

拷贝配置文件和脚本到web2
scp -r /usr/local/heartbeat/etc/ha.d/{authkeys,haresources,ha.cf} root@web2:/usr/local/heartbeat/etc/ha.d/
scp /usr/local/heartbeat/etc/ha.d/resource.d/httpd 192.168.1.11:/usr/local/heartbeat/etc/ha.d/resource.d/
